Rafael VI ECONOMIC

Lustrzane odbicie
  • Tylko online

Dane techniczne

powierzchnia
75.53 m²
wysokość
6.42 m
kąt dachu
28 °
szerokość działki
19.5 m
Liczba pokoi
2
Powierzchnia zabudowy
117.8
kondygnacje
parterowe
garaż
bez garażu
dach
dach dwuspadowy
konstrukcja
murowane
zabudowa
domy wolnostojące
piwnica
bez piwnicy
kubatura
251.72 m³
dostępne odbicie lustrzane
Tak
Pow. użytkowa
75.53 m²
długość działki
18.3 m
Liczba łazienek
1
Pow. netto
94.29

Opis projektu

Charakterystyka: dom parterowy, niepodpiwniczonyPrzeznaczenie: dom dla 2-3-osobowej rodziny Technologia i konstrukcja:Fundamenty: ławy, bloczki betonowe 24 cm, ocieplenie styropian 15 cmŚciany zewnętrzne: murowane, dwuwarstwowe, beton komórkowy Solbet 24 cm, ocieplenie 20 cmStrop: gęstożebrowy Teriva, ocieplenie wełna mineralna 30 cmDach: konstrukcja drewniana, dachówka cementowa IBF, więźba dachowa dostępna również w systemie prefabrykacji drewnianej Rozwiązania instalacyjne:Ogrzewanie: kocioł gazowy kondensacyjny, rozprowadzenie ciepła: grzejnikiWentylacja: grawitacyjna Wykończenie:Elewacje: tynk cienkowarstwowy mineralny w kolorze TO-PA003 z palety firmy Termo OrganikaStolarka: drewniana, PVC lub aluminiowa, drzwi wejściowe firmy HörmannDostępne wersje:- Rafael – taki sam układ funkcji, różnice w ilości otworów okiennych, bez garażu - Rafael G1 – podobny układ funkcji, dach o kącie nachylenia 25°, różnice w ilości otworów okiennych, z garażem jednostanowiskowym- Rafael G1 (bliźniak) – wariant w zabudowie bliźniaczej - Rafael II – podobny układ funkcji, 3 sypialnie, większa powierzchnia użytkowa, dach o kącie nachylenia 25°, z wykuszem w jadalni, bez garażu i z garażem jednostanowiskowym - Rafael III – podobny układ funkcji, 3 sypialnie, większa powierzchnia użytkowa, dach o kącie nachylenia 25°, bez garażu i z garażem jednostanowiskowym - Rafael IV – dom z rozwiązaniami firmy Rigips i wiązarami prefabrykowanymi, podobny układ funkcji, standard ociepleń ENERGO, 3 sypialnie, większa powierzchnia użytkowa, dach o kącie nachylenia 25°, bez garażu i z garażem jednostanowiskowym - Rafael V – dom ze ścianami trójwarstwowymi, taki sam układ funkcji, bez garażu i z garażem jednostanowiskowym - Rafael VI G1 ECONOMIC – wariant z garażem jednostanowiskowym- Rafael G1 (30 st), Rafael II (30 st), Rafael III (30 st), Rafael III G1 (30 st), Rafael IV G1 (30 st), Rafael VI ECONOMIC (30 st) – warianty z dachami o kącie nachylenia 30° - każda wersja z inną propozycją wykończenia elewacji - odbicie lustrzane do każdej wersjiIstnieje możliwość:- podpiwniczenia- zmiany kąta nachylenia dachu do 30º oraz adaptacji poddasza na strych- wykonania budynku w technologii szkieletowejAtuty projektu okiem architekta:- Prosta forma budynku pozytywnie wpływająca na energooszczędność oraz koszty budowy- Kuchnia z praktyczną spiżarnią- Dobrze doświetlony salon z kominkiem- Funkcjonalne szafy wnękowe- Zacieniony taras w podcieniu- Wygodne zadaszenie nad wejściem do budynku jako osłona przed wiatrem i śniegiem

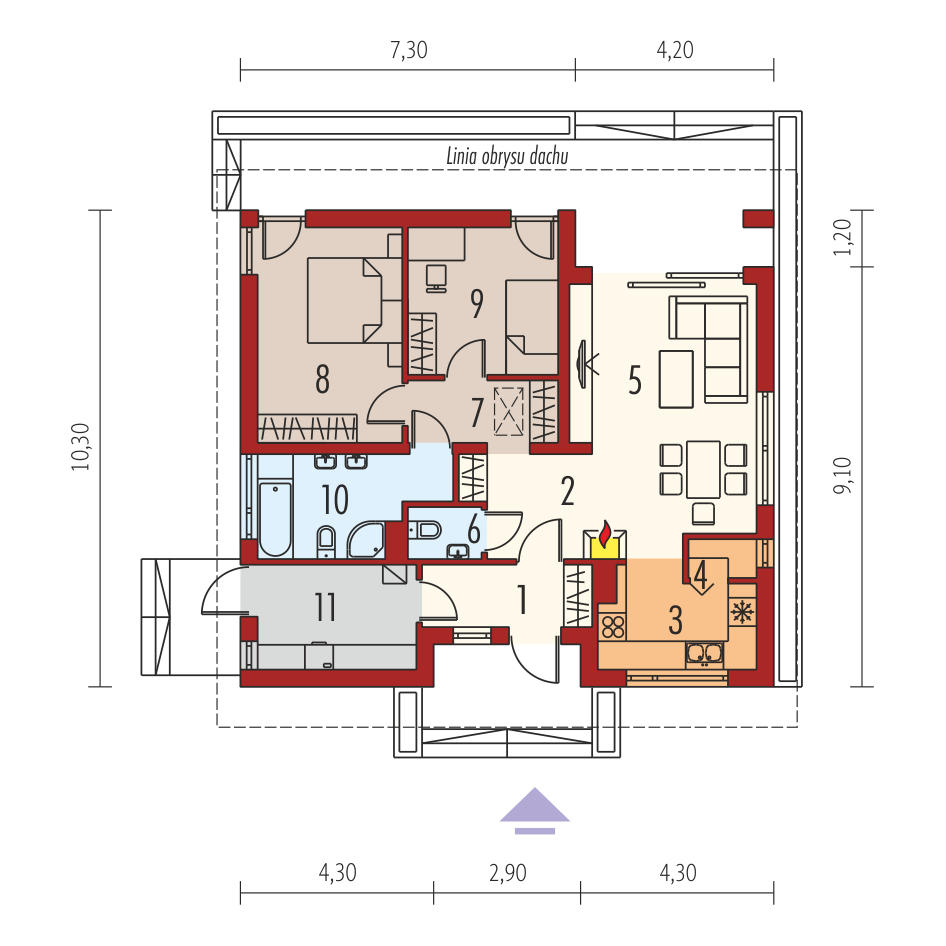

Rzuty

Parter
1 Wiatrołap
4.63
2 Hol
4.37
3 Kuchnia
6.54
4 Spiżarnia
1.13
5 Pokój dzienny
21.94
6 Toaleta
1.66
7 Korytarz
4.35
8 Sypialnia
13.78
9 Sypialnia
9.74
10 Łazienka
7.39
11 Kotłownia
7.32

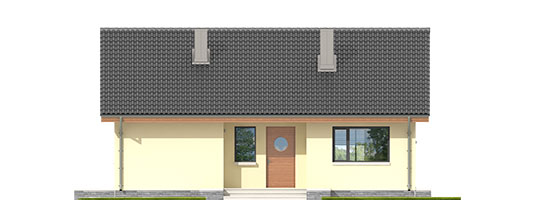

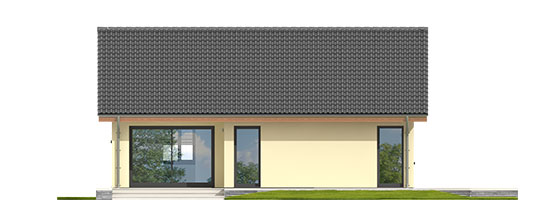

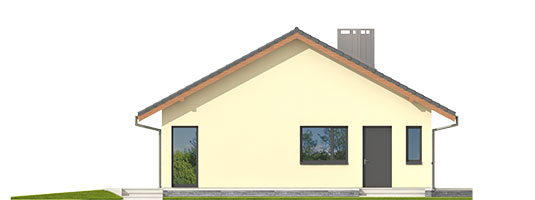

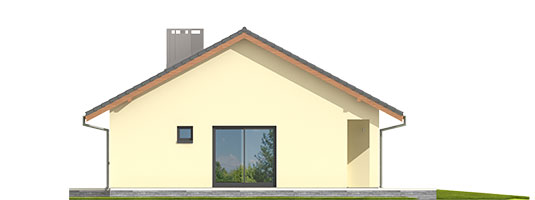

Elewacje

Sytuacja

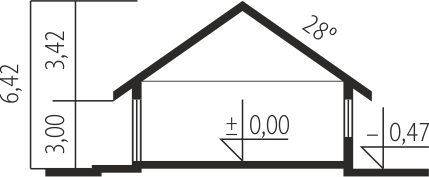

Przekrój

O autorze projektu Rafael VI ECONOMIC

Kategoria: Projekty domów
Pracownia: Archipelag
3 400 zł

Tylko u nas możesz negocjować cenę!
Skorzystaj z tej możliwości.

Lustrzane odbicie: dostępne.
